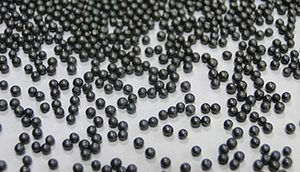

HR超晶铸钢丸生产工艺：
1.熔体离心分散与雨幕快速凝固技术。
2.空气淬火专有技术及装置替代了水淬冷却，有效减少了铸钢丸淬火急冷中马氏体相变时的热应力、组织应力。
3.内热直喷燃气加热技术，燃气燃烧后可增加炉内碳势，克服了原外加热技术存在的铸钢丸发生氧化与脱碳的不足，消除了快速凝固成丸的树枝晶和严重成分偏析，大大提高其使用寿命。
4.优质废钢加合金的原材料配比保证铸钢丸的材质。
5.采用梯度加热，提高淬火温度。根据粒度分布延长保温时间。保证碳化物的有效弥散，使其金相组织更合理。
6.通过高品质熔炼工艺降低铸钢丸空心占比。
HR超晶铸钢丸产品优势：
1.高寿命
| 名称 | 普通铸钢丸 | HQ铸钢丸 | HR铸钢丸 |
| 应用时间 | 2001年 | 2008年 | 2018年 |
| 原料来源 | 普通废钢 | 优质废钢+合金 | 优质废钢+合金 |
| 生产工艺 | 离心雾化+直接回火 | 离心雾化+直接回火 | 梯度加热连续复合热处理工艺 |
| 主要化学成分 |
C:0.85~1.20% Mn:0.35~0.7% Si:0.40~0.8% S:0.03~0.05% P:0.03~0.05% |
C:0.70~1.0% Mn:0.35~1.20% Mo/Ti/Cr:0.05~0.10% Si:0.40~1.0% S:0.02~0.04% P:0.05~0.04% |
C:0.70~1.0% Mn:0.35~1.20% Mo/Ti/Cr:0.05~0.10% RE:0.1~0.3% Si:0.40~1.0% S:0.02~0.03% P:0.02~0.03% |
| 硬度 | HRC:40-50 | HRC:42-50 | HRC:42-48 |
| 名称 | 普通铸钢丸 | HQ铸钢丸 | HR铸钢丸 |
| 金相组织 |
回火屈氏体+ 偏析分布碳化物 |
回火屈氏体+ 弥散分布碳化物 |
回火屈氏体+ 弥散分布碳化物 |
| 密度 | 7.3g//cm3 | 7.5g//cm3 | 7.5g//cm3 |
|
100%替代法循环 寿命（欧文寿命） |
2000-2500次 | 2600-3100次 | 2600-4200次 |
| 清理速度 | 慢 | 快 | 快 |
| 覆盖度 | 中 | 大 | 大 |
| 清理后亮度 | 亮 | 亮 | 亮 |
| 清理综合费用 | 中 | 低 | 较低 |
2.粉尘低、空心少
采用梯度加热复合热处理工艺，获得超细晶体，完善金相组织。清理过程粉尘率低。
通过高品质熔炼工艺降低铸钢丸空心占比。清理过程粉尘率低。

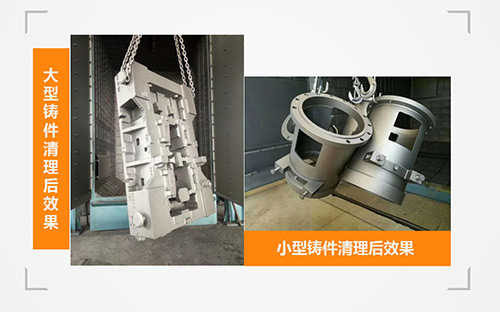

3.清理效果好
4.应用领域
工程机械、抛丸强化、智能装备机车车辆、铸件清理、船体、集装箱、管道防腐、抛丸强化、钢结构防腐
苏公网安备 32020602000747号
